カスタムステンレススチール製ベーカリートロリー: ラックのデザインをベーキングトレイやオーブンに合わせる方法

コンテンツ
1. ベーカリートロリーの設計に標準以上の寸法が必要な理由
2. ベーキングトレイの寸法から始める: トロリー設計の基礎
3. レール間隔とラック容量: 生産性と使いやすさのバランス
4. ベーカリートロリーをオーブンと生産ラインに適合させる
5. ステンレス鋼種とフレーム構造と耐荷重
6. 適切なキャスターとモビリティ機能の選択
7. 取り外し可能なベーカリー トロリーと完全に溶接されたベーカリー トロリー
8. カスタムステンレス製ベーカリートロリー: 何をカスタマイズできますか?
9. カスタムベーカリートロリーを注文する際にはどのような情報を提供する必要がありますか?
10. 商業ベーキング向けにカスタマイズされたベーカリー トロリー ソリューション

商業ベーカリーや工業用食品生産施設では、ベーカリートロリーはベーキングトレイを移動するためのツール以上の役割を果たします。トレイの取り扱い、生産組織、作業スペースの利用、およびベーキングプロセスのスムーズな操作において重要な役割を果たします。

ただし、適切なステンレス製ベーカリー用トロリーを選択するには、標準サイズを選択するだけでは不十分です。トレイの寸法、レールの間隔、ラックの容量、オーブンの互換性、フレームの構造、キャスターの仕様はすべて、日常の作業におけるトロリーのパフォーマンスに影響します。

特定の生産要件があるパン屋や食品工場の場合、標準のトロリーが常に最適であるとは限りません。カスタマイズされたソリューションは、トロリーを既存のベーキングトレイ、機器、ワークフローに適合させるのに役立ちます。

このガイドでは、Tsingbuy 中国のベーカリートロリーメーカー カスタムのステンレス製ベーカリー用トロリーを設計する際に考慮すべき重要な要素と、運用ニーズを満たす構成を選択する方法について説明します。

1. ベーカリートロリーの設計に標準以上の寸法が必要な理由

ステンレス製ベーカリートロリーは、商業ベーカリー、食品工場、ホテルのキッチン、その他の食品サービス環境で広く使用されています。これらは、オペレーターが生産プロセス全体を通じてベーキングトレイを輸送、整理、および一時的に保管するのに役立ちます。

全体の寸法は重要ですが、トロリーが特定の用途に適しているかどうかは決まりません。

たとえば、トロリーは利用可能な作業スペースに収まる可能性がありますが、レールがベーキングトレイと一致しないため、それでも不適切である可能性があります。ラックの垂直方向の隙間が小さすぎると、背の高い製品を収納できない可能性があり、また、特大のトロリーではオーブンの入り口や製造エリアを移動するのが困難になる可能性があります。

必要な耐荷重、キャスターの性能、動作温度などの他の要素も考慮する必要があります。

したがって、実用的なトロリーの設計は、次の 3 つの質問から始める必要があります。

• トロリーにはどのようなベーキングトレイや製品が収納できますか?
• トロリーはどのような機器や作業スペースとともに使用されますか?
• 日々の生産にはどのような能力、可動性、構造上の特徴が必要ですか?

トロリーの寸法を確認する前にこれらの質問に答えると、互換性の問題が軽減され、適切なカスタマイズされたソリューションの開発が容易になります。

2. ベーキングトレイの寸法から始める: トロリー設計の基礎

カスタムベーカリートロリーを設計する最初のステップは、それに搭載されるベーキングトレイの寸法と構造的特徴を確認することです。

2.1 トレイの長さ、幅、エッジのデザインを確認する

市販のベーキングトレイは、さまざまなベーキングプロセスや生産設備に合わせてさまざまなサイズが用意されています。たとえば、400 × 600 mm のトレイは商業ベーキング用途で使用される一般的な形式ですが、特定のオーブン、生産ライン、または製品タイプによっては他の寸法が必要になる場合があります。

トロリーは、公称寸法のみに依存するのではなく、実際のトレイ仕様に基づいて設計する必要があります。

重要な詳細は次のとおりです。

• トレイの長さと幅
• トレイの奥行きとエッジの高さ
• 折り曲げられたエッジまたは補強されたエッジ
• トレイの積載方向
• トレイとトロリーフレームの間に利用可能な隙間

トレイのエッジのデザインは、トレイがサポート レール上にどのように置かれるかに影響するため、特に重要です。全体の寸法が同様の 2 つのトレイでも、エッジやプロファイルが異なる場合は、異なるサポート配置が必要になる場合があります。

カスタマイズされたトロリーを注文する前に、サプライヤーにトレイの寸法と、可能であれば写真または技術図面を提供してください。

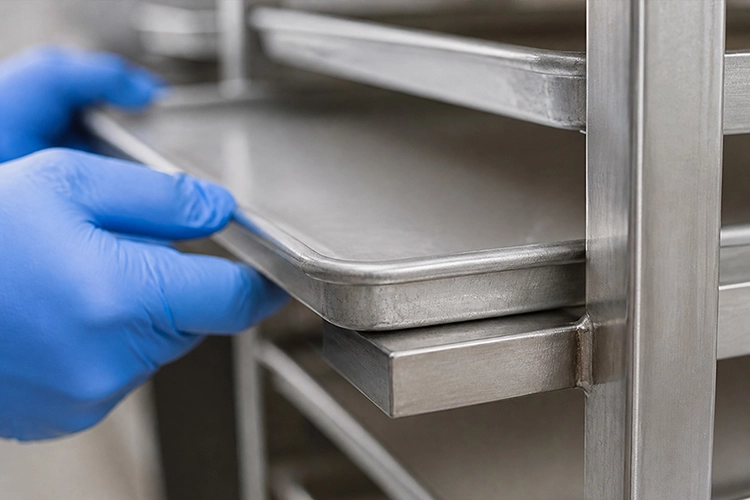

2.2 適切なランナーまたはレール構造の選択

レール システムはベーキング トレイをサポートし、オペレーターがベーキング トレイをトロリーに出し入れできるようにします。

一般的な設計には、トレイのプロファイルや目的の用途に応じて選択される L 字型ランナーやその他のレール構成が含まれます。

レールの構造を決定するときは、次の要素を考慮してください。

レールの位置: レールはトレイの支持端と揃う必要があります。

サポートの深さ: トレイは、積み込み、輸送、および積み降ろしの際にレール上にしっかりと置かれている必要があります。

クリアランス： トレイは過度の摩擦や不必要な動きがなく、スムーズにスライドする必要があります。

構造安定性: サポート システムは、予想される荷重と取り扱い条件に適している必要があります。

レールの正確な寸法と位置は、実際のトレイに対して確認する必要があります。これは、トロリーが頻繁に使用される場合、または反復的な生産プロセスに組み込まれる場合に特に重要です。

2.3 一般的なトレイとラックの互換性の問題を回避する

ベーキングトレイとトロリーレールの相性が悪いと、不必要な取り扱い上の困難が生じる可能性があります。

一般的な問題には、トレイがラックにスムーズに挿入できない、トレイが輸送中に過度に動く、トレイがサポート上に均等に配置されていないなどがあります。

1 台のトロリーで複数のトレイ サイズを使用すると、さらなる課題が発生する可能性があります。場合によっては、共有トロリー構成が機能する場合があります。別の場合には、個別のレール配置の方が実用的である場合もあります。

カスタマイズされたプロジェクトの場合、製造前にトレイの仕様を確認することは、これらのリスクを軽減する最も簡単な方法の 1 つです。

3. レール間隔とラック容量: 生産性と使いやすさのバランス

トレイの寸法を確認したら、次のステップはレールの間隔と段の総数を決定することです。

これら 2 つの要素は、トロリーの容量とさまざまな製品への適合性に直接影響します。

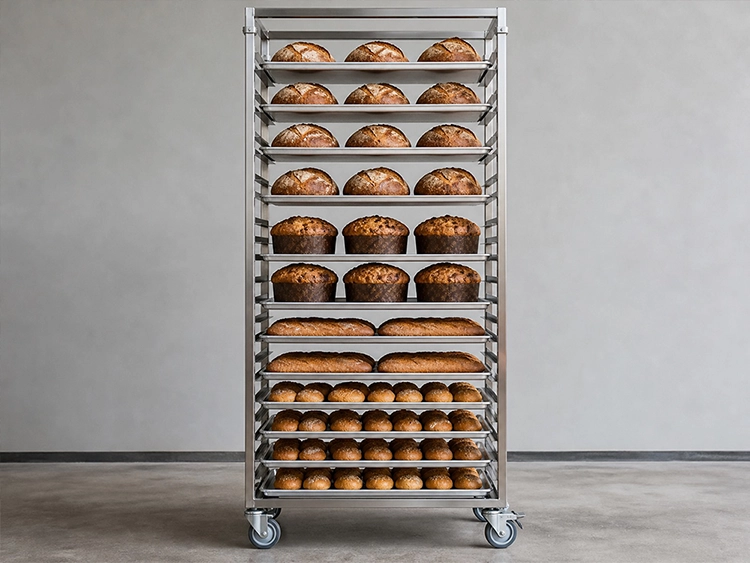

3.1 適切なレール間隔を決定する方法

レール間隔とは、隣接するトレイ サポート レベル間の垂直距離を指します。

適切な間隔は、天板の寸法、製品の高さ、台車の使用方法によって異なります。

たとえば、比較的平らなベーカリー製品用に設計されたトロリーは、背の高いパンや、焼成または発酵中に大幅に膨張する製品に使用されるトロリーとは異なる構成を必要とする場合があります。

レールの間隔を決定するときは、次の点を考慮してください。

• 各トレイ上の製品の高さ
• トレイの深さとエッジの輪郭
• 荷物の積み下ろしに必要な隙間
• 意図された製造または取り扱いプロセス
• 機器または操作手順によって必要な追加スペース

目標は、垂直方向のスペースを無駄にすることなく、実際の取り扱いに十分なクリアランスを提供することです。

3.2 ティアを増やすかクリアランスを増やすか?

段の数を増やすと、トロリーが所定の高さ内により多くのトレイを収容できるようになります。ただし、階層を増やすことが常に最適なソリューションであるとは限りません。

垂直方向のクリアランスが不十分な場合、オペレーターはトレイの取り付けや取り外しが困難になる可能性があります。背の高い製品は適切に収まらない可能性があり、ラックが意図した用途に適していない可能性があります。

逆に、間隔が広すぎると、トロリーに保持できるトレイの数が減少する可能性があります。

最適な構成では、トレイの容量、製品の寸法、アクセスしやすさ、およびトロリー全体の高さのバランスが取れています。

購入者は、可能な最大の層数を選択するのではなく、実際の生産要件をサポートする構成を決定する必要があります。

3.3 ラック容量と毎日の生産量の一致

必要なラック容量は、各生産サイクル中に輸送または保管する必要があるトレイの数によって異なります。

小規模な商業ベーカリーでは、簡単な操作性とコンパクトな設置面積を優先する場合があります。大規模な食品工場では、より多くの生産量をサポートするために、1 行あたりにより多くのトレイを処理する必要がある場合があります。

層の数を指定する前に、次の点を考慮してください。

• バッチごとに使用されるトレイの数
• 各生産サイクルで処理されるトレイの数
• トロリーの移動頻度
• 利用可能な保管スペースと操作スペース
• 総積載重量

必要な寸法や構造設計に適した、10 段、15 段、または 20 段の配置など、さまざまな段数のカスタム構成について検討できます。

最終的な構成は、トレイのサイズ、トロリーの高さ、積載要件、および意図した作業環境に従って確認する必要があります。

4. ベーカリートロリーをオーブンと生産ラインに適合させる

ベーカリー用トロリーは、トレイだけでなく、それが動作する機器や作業スペースにも適合する必要があります。

これは、トロリーが回転式オーブン、校正装置、冷却エリア、またはその他の生産機械と並行して作業する必要がある場合に特に重要です。

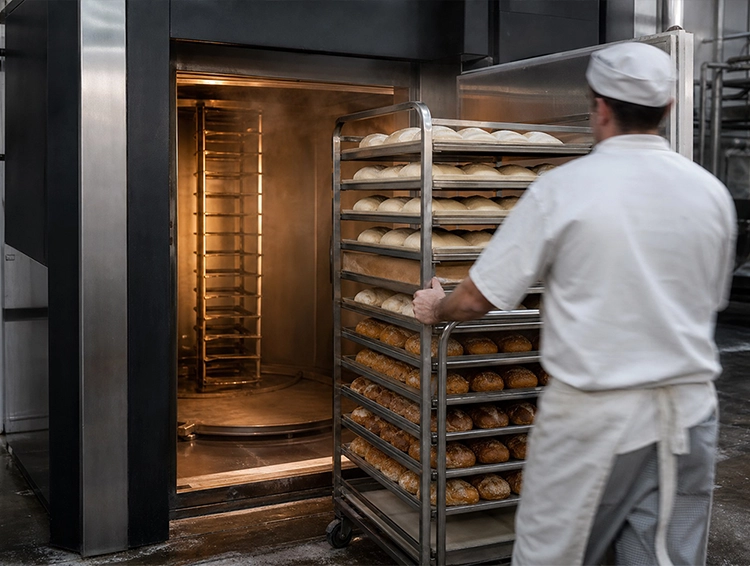

4.1 オーブンの内寸を確認する

トロリーをオーブンに入れる必要がある場合、その寸法と構造はオーブンの内部スペースと積載配置に適合する必要があります。

次のことを確認してください。

• 利用可能な内寸幅、奥行き、高さ
• オーブンのトロリー ガイドまたはサポート構造
• トロリーの周囲に必要なスペース
• オーブンのメーカーが指定する制限事項
• トロリーがオーブン内での使用を目的としているか、それとも輸送のみを目的としているか

オーブン内に物理的に適合するトロリーが、オーブンの温度での動作に必ずしも適しているとは限りません。

加熱されたオーブン内でトロリーを使用する前に、フレーム、キャスター、ホイール、接続部、その他のコンポーネントが意図した温度と動作条件に適切であることを確認してください。

トロリーがワークステーション間でトレイを移動するためだけに使用される場合、設計の優先順位は異なる場合があります。

4.2 オーブン入口とアクセスルートの測定

オーブンの内寸は互換性チェックの一部にすぎません。トロリーも入り口を通過し、施設内を安全に移動する必要があります。

ドア枠、ハンドル、その他の障害物を考慮して、入り口の幅と高さを測定します。

オーブンとローディングエリアの間のルートを考慮することも重要です。狭い廊下、急な曲がり角、平らでない床、限られた操作スペースは、実際のトロリーの寸法に影響を与える可能性があります。

トロリーがアクセス ルートに対して幅が広すぎたり高すぎたりすると、たとえオーブンの内部仕様を満たしていても、取り扱いが困難になる可能性があります。

4.3 他の機器との互換性を考慮する

多くのパン屋では、台車が単一の機械にサービスを提供するのではなく、複数の作業エリア間を移動します。

トレイを校正装置に輸送したり、焼き製品を冷却エリアに移動したり、製造前にトレイを整理したり、一時保管をサポートしたりするために使用できます。

カスタマイズされたトロリーを計画するときは、完全なワークフローを考慮してください。

• トレイは台車のどこに積まれますか?
• トロリーはどの機器を使用する必要がありますか?
• どのくらいの距離を移動する必要がありますか?
• どこに駐車または保管されますか?
• 作業面の下に収まる必要がありますか、または制限されたスペースを通過する必要がありますか?

機器のモデル番号、技術図面、または写真を提供すると、トロリーの設計が完成する前にサプライヤーがこれらの要件を理解するのに役立ちます。

5. ステンレス鋼種、フレーム構造、耐荷重

ステンレス製のベーカリー用トロリーを購入する際には、材料の選択と構造設計が重要な考慮事項となります。

チンバイ 中国のパン台車工場 を提案します 正しい選択は依存するしている 作業環境、予想される負荷、洗浄手順、および意図された使用条件について。

5.1 ステンレス鋼 201 対 304

SS201 と SS304 は、ベーカリー用トロリー用途に考慮される 2 つのステンレス鋼グレードです。

SS201 は、予算と動作条件が適切な特定のアプリケーションのオプションになります。 SS304 は、より高い耐食性が必要な場合、特に頻繁な洗浄や湿気にさらされる環境でよく検討されます。

ただし、材料の選択はグレードのみに基づいて行うべきではありません。実際の環境、洗浄用薬品、腐食性物質への曝露、メンテナンス方法はすべてパフォーマンスに影響します。

材料を選択するときは、次の点を考慮してください。

• 作業エリアの湿度と湿度レベル
• 掃除の頻度と方法
• 洗浄剤やその他の腐食性物質への曝露
• 必要な耐用年数とメンテナンスの期待
• 予算とプロジェクトの仕様

食品関連用途の場合は、用途に応じた材質や表面仕上げの要件も確認してください。

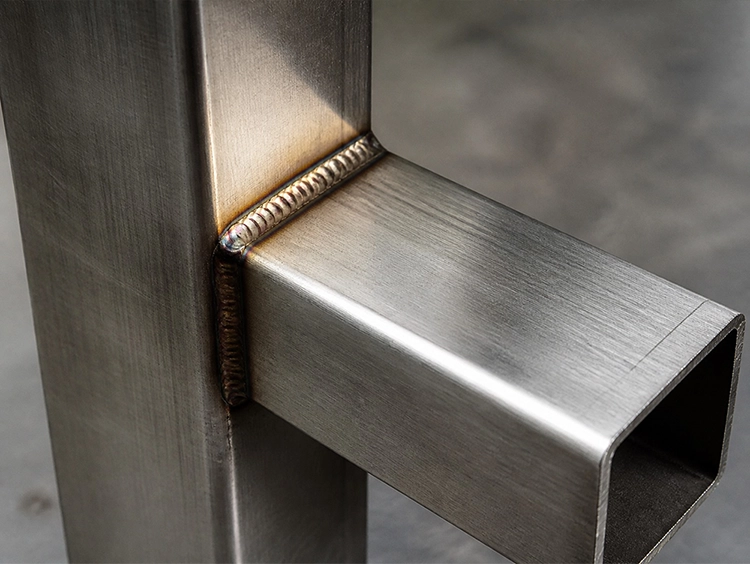

5.2 フレームの設計、チューブの厚さ、溶接

トロリーの全体的な安定性は、単にステンレス鋼のグレードだけではなく、その完全な構造設計によって決まります。

関連する要素には、フレームの形状、チューブの寸法、サポートの位置、ジョイントの設計、製造品質が含まれます。

適切なフレームは、通常の取り扱い時の安定性を維持しながら、予想される荷重をサポートする必要があります。

溶接継手および接続は、設計および使用目的に適切である必要があります。特に洗浄と衛生が重要な場合は、表面仕上げも考慮する必要があります。

チューブの厚さは構造性能の 1 つの要素ですが、チューブが厚くなれば自動的に高い安全耐荷重が保証されるわけではありません。フレーム全体の設計、ジョイント、荷重分散、キャスターの仕様を合わせて評価する必要があります。

5.3 必要な耐荷重の計算

トロリーの設計を確認する前に、トロリーが運ぶ総荷重を見積もってください。

計算には、トレイ、トレイ上の製品、および輸送されるその他のアイテムの重量を含める必要があります。

たとえば、トロリーが複数の積載トレイを保持している場合、積載されたすべてのトレイの重量を加算することで総積載量を推定できます。次に、その荷重の予想される分布とトロリーが移動する条件に照らして設計を評価する必要があります。

重要な考慮事項は次のとおりです。

• 総積載重量
• ラック全体の重量の分散
• 移動の頻度
• 床の状態と考えられる障害物
• キャスターの定格荷重と取り付け方法
• 取り扱い方法と使用条件

トロリーの定格容量は、外観や材料の厚さだけから推定するのではなく、適切な構造およびコンポーネントの仕様によって確認する必要があります。

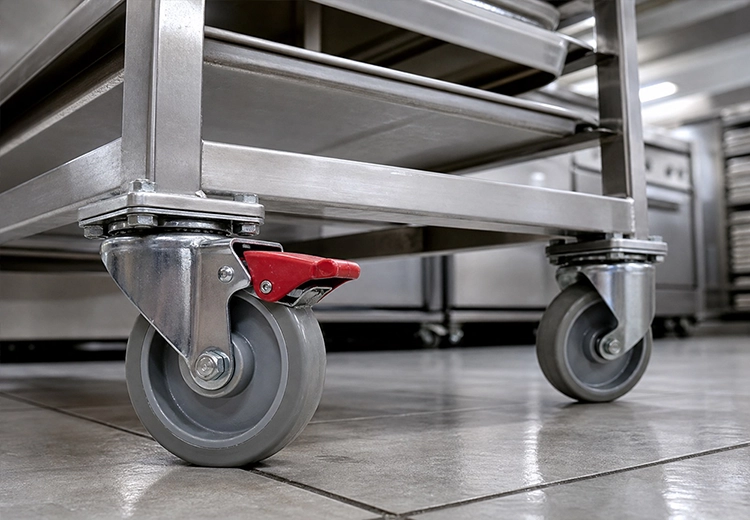

6. 適切なキャスターとモビリティ機能の選択

キャスターは、ベーカリー用トロリーの移動、位置決め、固定の容易さに影響します。

荷重、床面、移動頻度、使用環境により適切な構成は異なります。

6.1 さまざまな作業環境に応じたキャスターの選択

キャスターを選択するときは、トロリーが動作する床の種類を考慮してください。

滑らかな屋内床には、継ぎ目、粗い表面、または頻繁にレベルが変化する床とは異なる車輪特性が必要な場合があります。

その他の要因には次のようなものがあります。

• 総積載重量
• トロリーの移動頻度
• 旋回要件と利用可能なスペース
• 騒音と床保護に関する考慮事項
• 洗浄条件と湿気への曝露

回転キャスターは操作性を高め、ブレーキ付きキャスターは荷物の積み降ろしの際にトロリーを静止させるのに役立ちます。

最終的な構成は、作業環境と予想される負荷に適合する必要があります。

6.2 温度と動作条件を考慮する

すべてのキャスターやトロリーのコンポーネントが高温用途に適しているわけではありません。

室内でトレイを移動するためだけに使用されるトロリーには、加熱されたオーブンに入れることを目的としたトロリーとは異なる要件があります。

高温用途の場合、ホイール、ベアリング、フレーム、留め具、その他のコンポーネントが、意図した動作温度と暴露期間に適合するかどうかを確認する必要があります。

フレームがステンレス鋼でできているからといって、トロリーがオーブンに対応していると考えないでください。完全なアセンブリの仕様と機器メーカーの要件を必ず確認してください。

6.3 日常の取り扱いをより簡単かつ安全に

トロリーは、通常の作業条件下でオペレータが押したり、回転させたり、位置決めしたり、駐車したりするのが簡単である必要があります。

全幅、高さ、ハンドル配置、キャスター形状、旋回スペースなどを合わせて考慮してください。

トロリーの積み降ろしが頻繁に行われる場合、適切なブレーキと安定した設計がハンドリングの向上に役立ちます。

カスタム プロジェクトの場合、オペレーターに不適切な設計への適応を要求するのではなく、トロリーが実際のワークフローをサポートできるように、生産前にこれらの詳細について話し合う必要があります。

7. 取り外し可能なベーカリートロリーと完全に溶接されたベーカリートロリー

カスタマイズされたステンレス製ベーカリー用トロリーを注文する際には、構築方法も重要な考慮事項となります。

輸送要件、動作条件、顧客の好みに応じて、取り外し可能な設計と完全に溶接された設計の両方が適しています。

7.1 取り外し可能な構造またはノックダウン構造

取り外し可能なトロリーは、輸送時に分解し、目的地で組み立てることができます。

この取り決めは、梱包量と輸送効率が重要な考慮事項となる輸出注文に役立つ場合があります。

潜在的な利点は次のとおりです。

• デザインに応じて梱包体積を削減
• 組み立て式構成で持ち運びが容易
• 未組み立てのユニットの保管に便利
• 特定の設置要件に柔軟に対応

ただし、接続設計、組み立てプロセス、構造の安定性を考慮する必要があります。購入者は、組み立て説明書と必要なハードウェアが提供されるかどうかも確認する必要があります。

7.2 完全溶接構造

完全溶接トロリーは一体構造として製造されます。

このオプションは、現場で組み立てずにすぐに使用できるユニットを希望するお客様に適しています。

溶接トロリーを評価するときは、全体の寸法、輸送の手配、梱包要件、メンテナンスのためのアクセスを考慮してください。

完全に溶接された構造は、トロリーの寸法と梱包方法によっては、取り外し可能な設計よりも輸送中により多くのスペースを必要とする場合があります。

7.3 どちらかを選択する方法

どちらの工法が一般的に優れているというわけではありません。

出荷量と組み立ての手配が重要な考慮事項である場合は、取り外し可能な設計の方が適切な場合があります。顧客がすぐに使用できる統合ユニットを納品したい場合は、完全に溶接された設計が好まれる場合があります。

選択は、意図した用途、輸送要件、予想される取り扱い条件、および顧客の好みに基づいて行う必要があります。

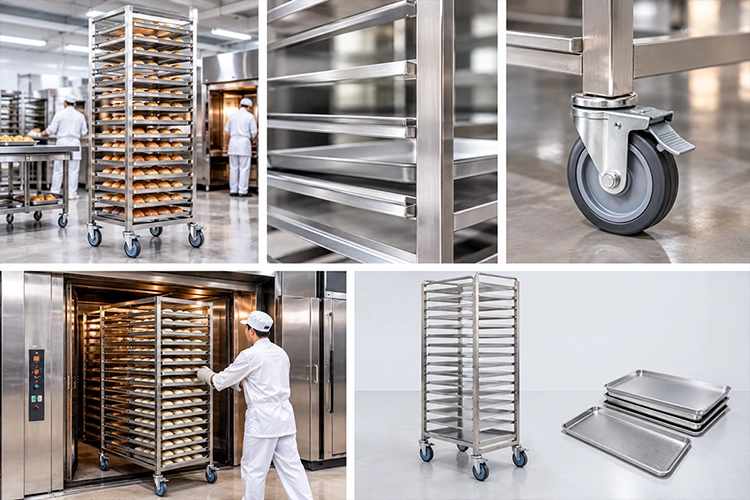

8. カスタムステンレス製ベーカリートロリー: 何をカスタマイズできますか?

標準的なベーカリー用トロリーは一般的な要件を満たしますが、企業に特定のトレイ寸法、機器の制約、または生産プロセスがある場合、カスタマイズされた設計により柔軟性が高まります。

業務用ベーキングウェア メーカーとして、Tsingbuy はプロジェクトの要件に基づいてカスタマイズされたベーカリー トロリー ソリューションを提供しています。

アプリケーションに応じて、カスタマイズは次の領域をカバーする場合があります。

トロリーの寸法: 長さ、幅、高さは、利用可能な作業スペース、トレイの仕様、および機器の要件に応じて相談できます。

トレイの互換性: レールの位置決めとサポートの設計は、トレイの寸法やエッジのプロファイルなど、顧客のベーキングトレイに合わせて開発できます。

ラック構成: 製品の高さ、トレイの容量、取り扱いのニーズに応じて、段数と垂直間隔を調整できます。

材料の選択: ステンレス鋼グレードおよびその他の合意された材料仕様は、作業環境とプロジェクトの要件に応じて検討できます。

フレーム構造: 必要な容量や用途に応じて、チューブの仕様、フレーム構成、構造の詳細についてご相談させていただきます。

キャスターと可動性: ホイールのタイプ、サイズ、ブレーキ配置、その他の移動機能は、床の状態、荷重、および操作要件に応じて選択できます。

施工方法： 輸送、組み立て、および使用上の好みに応じて、取り外し可能な構造または完全に溶接された構造が検討される場合があります。

適合するベーキングトレイ: 必要に応じて、互換性のあるアルミニウム、アルミニウム処理スチール、またはステンレススチールのベーキングトレイと合わせて、トロリーの設計について検討することができます。

OEM 要件: ブランディング、パッケージング、その他のプロジェクト固有の要件は、問い合わせと仕様のプロセス中に確認できます。

カスタマイズの主な利点は、顧客の既存の機器とワークフローに基づいてトロリーを計画できることです。最初にトロリーを選択し、生産プロセスをそれに適応させようとするのではなく、購入者は事前に要件を定義し、より適切な構成について話し合うことができます。

9. カスタムベーカリートロリーを注文する際にはどのような情報を提供する必要がありますか?

明確な仕様を提供することは、メーカーがアプリケーションを理解し、適切な設計を推奨するのに役立ちます。

カスタムステンレススチールベーカリートロリーの見積もりをリクエストする前に、可能な場合は次の情報を準備してください。

• ベーキングトレイの寸法
• 必要なトレイ容量
• 製品の高さとクリアランスの要件
• オーブンと装置の仕様
• 作業環境
• 材質とキャスターの要件
• 注文数量と梱包要件

10. Tsingbuy: 商業ベーキング向けにカスタマイズされたベーカリー トロリー ソリューション

商業用ベーカリーや食品工場の場合、適切なベーカリー用トロリーは、ベーキングトレイ、設備、日常の作業要件に適合する必要があります。

チンバイ 中国のベークウェア ソリューション サプライヤー は、プロのベーキング用途向けに、ステンレス製のベーカリー用トロリーと関連する業務用ベーキング用品を供給しています。ご希望のトロリー寸法、トレイ互換性、ラック構成、材質、キャスター、施工方法に応じてカスタマイズをご相談させていただきます。

業務用ベーカリーの設備を整える場合でも、食品工場でのトレイの取り扱いを組織する場合でも、流通用のベーカリー機器を調達する場合でも、トロリーを選択する前に技術要件を確認することが重要です。

トレイの寸法、必要な容量、機器の仕様、および作業条件を提供することで、Tsingbuy チームがプロジェクトを理解し、適切な OEM/ODM ソリューションについて話し合うことができます。
